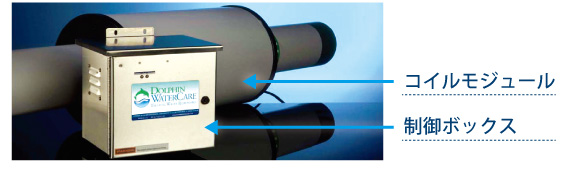

ドルフィンウォーターケアは「コイルモジュール」と「制御ボックス」で構成されています。
「コイルモジュール」「制御ボックス」ともに、条件に合わせた特別仕様の製作が可能です。

【コイルモジュール】

塩ビ管の外部に特殊なコイルを設置した構造で、既設配管の一部と置き換えて設置します。
制御ボックスから供給されるパルス電流によってコイル内にパルス電磁場を発生させ、管内を流れる水に作用します。
制御ボックスとは1本の専用ボックスで接続されます。

【制御ボックス】

電源装置とパルス電流発生回路を含みます。
特許技術により特殊なパルス電流を発生し、コイルモジュールに供給します。
電源はAV100VあるいはAV200Vで稼動します。

＊コイルモジュール 仕様表

モデル	呼び径 (mm)	最大流量 (L/分)※	寸法					重量 (kg)L	ケーブル長 (m)
			A	B	C	D	L
3010-PVC	25	96	64	368	71	125	502	5	3
3020-PVC	50	420	229	488	287	152	1003	11	3
3030-PVC	75	900	229	488	287	229	1003	16	3
3040-PVC	100	1,620	229	488	287	229	1003	20	3
3060-PVC	150	3,780	432	589	490	333	1511	50	3
3080-PVC	200	6,420	356	716	439	419	1511	64	8
3100-PVC	250	10,200	356	716	439	419	1511	79	8
3120-PVC	300	14,400	356	716	439	419	1511	93	8
3160-PVC	400	22,740	387	743	381	630	1511	113	8

※ 表記以外の管径についても対応可能です。 詳細はお問い合わせください。

＊制御ボックス 仕様表(AC100V仕様）

モデル	呼び径 (mm)	電源	消費電力 (W)	寸法			重量 (kg)
				H	B	D
3010-PVC	25	AC100V	140	254	254	203	15
3020-PVC	50	AC100V	225	254	254	203	15
3030-PVC	75	AC100V	405	254	254	203	15
3040-PVC	100	AC100V	490	254	254	203	15
3060-PVC	150	AC100V	480	254	254	203	15

＊制御ボックス 仕様表(AC200V仕様)

モデル	呼び径 (mm)	電源	消費電力 (W)	寸法			重量 (kg)
				H	B	D
3010-PVC	25	AC200V	150	254	254	203	15
3020-PVC	50	AC200V	245	254	254	203	15
3030-PVC	75	AC200V	420	254	254	203	15
3040-PVC	100	AC200V	505	254	254	203	15
3060-PVC	150	AC200V	535	254	254	203	15
3080-PVC	200	AC200V	1740	406	406	254	38
3100-PVC	250	AC200V	1810	406	406	254	38
3120-PVC	300	AC200V	1680	406	406	254	38
3160-PVC	400	AC200V	1770	406	406	254	38

※ 表記以外の管径についても対応可能です。 詳細はお問い合わせください。
※ 接続管の管種は、塩ビ管、鋼管ともに対応可能です。

クーリングタワーの補給水は、上水はもちろん工業用水や井戸水でも対応可能です。
設置前のコンサルティングにおいて、補給水の水質検査を実施し、 硬度が高くカルシウムパウダーの生成量が多いと予想される場合には、「遠心分離セパレーター」の 併用をご提案いたします。
